Cuerpo de moldeo de una pieza PP Retardante de llama Control de alta precisión Volumen de aire variable Válvula mariposa

Cuerpo de válvula de moldeo de una pieza PP retardante de llama de alta precisión de un solo control de pieza de volumen de aire variable válvula mariposa

1. Descripciones:

BD-A-DNxxx válvula de mariposa de volumen de aire variable es una válvula de mariposa independiente de la presión especialmente diseñada para una alta precisión,velocidad de respuesta alta (< 1s) ajuste inteligente del volumen de aire requerido para el aire de suministro y de escapeEstá hecho de material PP y es resistente a la corrosión. Tiene una sección de medición de volumen de aire incorporada basada en el principio de Venturi para una medición precisa del volumen de aire de escape.Solo se requiere una sección de tubería recta 1*D para una medición precisaViene con un sensor de flujo de alta precisión para mediciones en tiempo real.

Las especificaciones:

Nombre del producto: válvula de mariposa de volumen de aire variable de PP

Material del cuerpo de la válvula: PP retardante de llama

Material de las palas de las válvulas: PP+GF+envase de silicona

Color: gris oscuro

Especificaciones del producto: Φ110, Φ160, Φ200, Φ250, Φ315

Ámbito de aplicación: sistema de ventilación de laboratorio

Método de instalación: conexión de la brida y el enchufe

Velocidad de respuesta: < 1 segundo

Precisión de control: inferior al +/- 4%

Relación de ajuste del volumen de aire: 16:1

Proceso del producto: cuerpo de válvula de moldeo por inyección + actuador de control integrado

Personalización: galvanizado / acero inoxidable / redondo / cuadrado volúmenes de aire variables válvulas de mariposa se pueden personalizar a pedido

3. Acerca de la válvula de mariposa de volumen de aire variable PP

1El material retardante de llama de PP es el V2 estándar (V0 personalizable), con un buen rendimiento anticorrosivo (con informes de ensayos de terceros para el anti-corrosivo y el retardante de llama);

2. Adoptar la estructura de medición del viento de la boquilla de efecto Venturi, el volumen de aire es preciso, el error es menor que +/-4%, y la relación de ajuste del volumen de aire es de 16: 1 (con informe de prueba de terceros);

3. Adopta palas de válvulas de aire recubiertas de silicona PP + GF +, el rendimiento de sellado es bueno y cumple con el estándar de alta densidad (con informe de prueba de terceros);

4. sensor de flujo de alta precisión, medición en tiempo real;

5. El cuerpo de la válvula tiene interfaces de conexión de brida y toma para una fácil instalación;

6Velocidad de respuesta rápida, velocidad de respuesta < 1 segundo

4Configuración del producto

Válvula de mariposa de control integrado con volumen de aire variable

El controlador y el actuador están diseñados en una sola pieza, con una estructura simple;

Actuador rápido de 2S, velocidad de respuesta rápida (respuesta dentro de 1S, estable dentro de 2~3S)

5. Escenarios de aplicación

Se utiliza principalmente en laboratorios con emisiones de gases corrosivos y donde se requiere un volumen de aire preciso (no adecuado para entornos de alta temperatura), como los gases de escape de la capota,Gas de escape y suministro de aire de laboratorio, y el escape de la sala de animales y el suministro de aire.

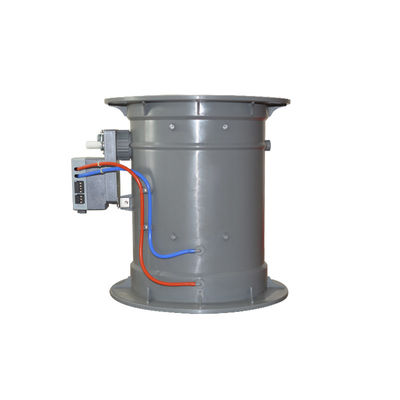

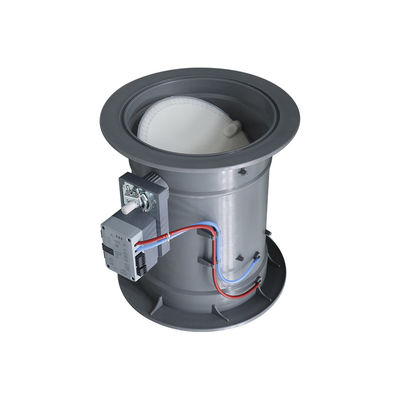

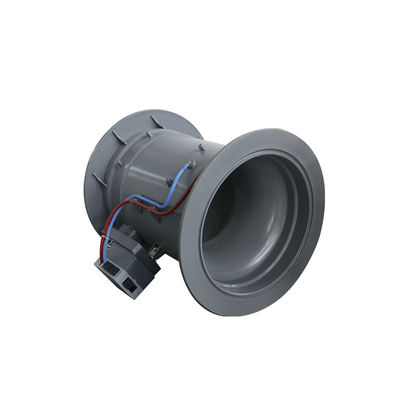

6.Más fotos:
